Les tampons d’accès aux réseaux d’assainissement : un enjeu clé en espace confiné

Le réseau unitaire chez OFCC

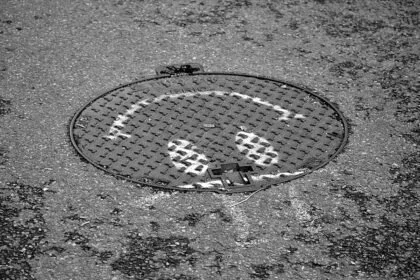

Les tampons de regard (souvent appelés plaques d’égout) constituent le premier point d’entrée dans un espace confiné.
Ils sont omniprésents dans les réseaux d’assainissement, d’eau potable, en TP/BTP et en industrie.

Fabriqués majoritairement en fonte ductile par des industriels comme Saint-Gobain PAM, ces équipements répondent à des exigences strictes en matière de résistance, d’étanchéité et de sécurité.

👉 Pourtant, leur rôle est souvent sous-estimé, alors qu’ils conditionnent directement :

• l’accès à l’ouvrage

• la sécurité des intervenants

• la gestion des situations d’urgence

Les grandes familles de tampons en assainissement

1. Tampons ronds articulés (standard actuel)

Ce sont les plus utilisés aujourd’hui.

Caractéristiques :

• ouverture par charnière

• blocage en position ouverte

• verrouillage automatique

👉 Exemple : les modèles type Korum ou Rexel
➡️ ouverture jusqu’à 110° avec blocage de sécurité à 90°

✅ Avantages :

• réduction des TMS

• meilleure sécurité

• manipulation facilitée

2. Tampons verrouillés / sécurisés

Utilisés dans les zones sensibles ou à risque.

Caractéristiques :

• verrouillage par clé spécifique

• systèmes anti-vol

• parfois étanchéité renforcée

👉 Certains modèles intègrent un verrouillage automatique par barreau élastique

3. Tampons étanches ou anti-odeur

Utilisés en assainissement pour :

• limiter les remontées d’odeurs

• éviter les entrées d’eau parasite

👉 Présence de joints spécifiques (PEPP, EVA…)

4. Tampons remplis béton (renforcés)

Caractéristiques :

• structure fonte + remplissage béton

• forte résistance mécanique

👉 utilisés sur voirie à fort trafic (classe D400)

5. Trappes carrées ou rectangulaires

Moins fréquentes en voirie, mais utilisées en :

• stations

• sites industriels

• ouvrages techniques

👉 Exemple : regard hydraulique carré (B125 / C250)

Les classes de résistance (norme)

Les tampons sont régis par la norme :

👉 EN 124

Elle définit les classes :

• A15 → zones piétonnes

• B125 → trottoirs

• C250 → circulation légère

• D400 → voirie (le plus courant en assainissement)

• E600 / F900 → zones industrielles lourdes

👉 Exemple : les tampons D400 sont conçus pour routes et zones de circulation intense

Les systèmes d’ouverture (point clé sécurité)

Ouverture manuelle simple

• crochet / pic / levier

• forte pénibilité

• risque TMS élevé

Ouverture articulée (standard moderne)

• basculement du tampon

• maintien en position

• sécurisation de l’intervention

👉 aujourd’hui le plus recommandé en prévention

Ouverture verrouillée

• clé spécifique

• évite les ouvertures non autorisées

Ouverture assistée

• ressort

• vérin

• aide à la manutention

Ouverture boulonnée

• utilisée en industrie

• accès contrôlé

Lien direct avec les espaces confinés (CATEC / ofcc)

Dans une intervention en espace confiné, le tampon est un élément critique :

1. Accès à l’ouvrage

• diamètre souvent ≈ 600 mm

• limite les mouvements

• impact direct sur l’entrée/sortie

2. Gestion d’urgence

• rapidité d’ouverture

• possibilité d’évacuation

👉 un tampon non adapté = perte de temps critique

3. Mise en place des équipements

• trépied

• ventilation

• détecteurs

4. Risque TMS

• poids souvent entre 50 et 80 kg

• manutention répétée

Ce qu’il faut retenir (important pour tes formations CATEC)

👉 Il n’existe pas un nombre précis de tampons
👉 mais 5 grandes familles + plusieurs variantes

👉 Le type de tampon influence directement :

• la sécurité

• l’ergonomie

• la gestion des secours
